產品綜述

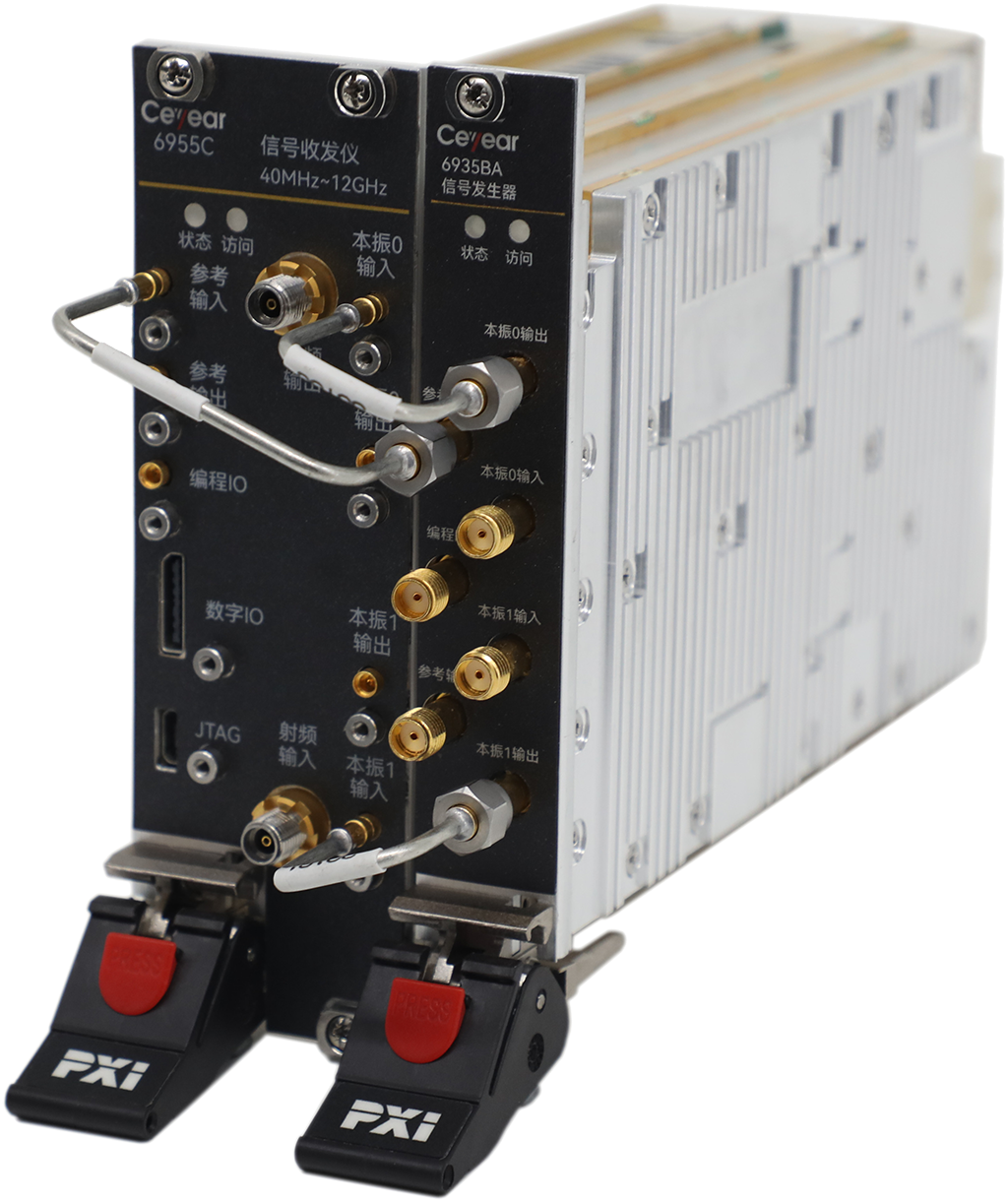

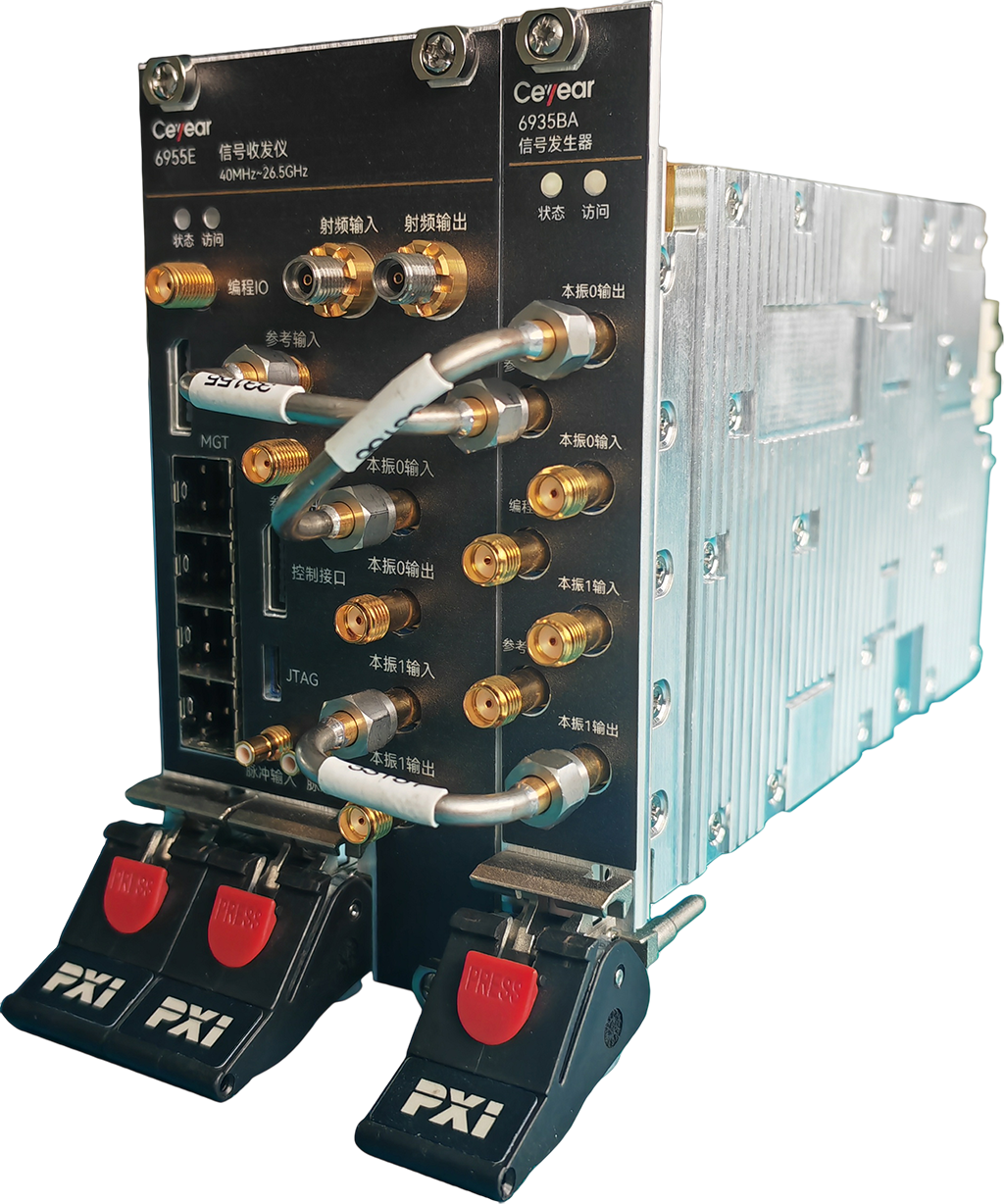

6955BA/C/E信號收發儀為符合PXIe總線標準的3U模塊化產品，該模塊頻率范圍覆蓋40MHz~8GHz/12GHz/26.5GHz、最大信號帶寬1GHz、單邊帶相位噪聲為-120dBc/Hz@20kHz頻偏（載波10GHz，典型值），具有矢量信號分析、矢量信號發生與基于FPGA的實時信號處理和控制能力，能夠同時完成微波矢量信號的接收與發射，對信號數據進行高速大容量存儲與處理。優異的性能使其可廣泛應用于射頻半導體、通信系統、導航模擬、5G測試、物聯網測試和收發類設備測試等領域。
主要特點：
頻率范圍寬：40MHz~8GHz/12GHz/26.5GHz
信號帶寬大：最大帶寬1GHz
輸出功率高：≥+17dBm（40MHz~18GHz）（典型值）、≥+10dBm（18GHz~26.5GHz）
具備8路數字IO、可編程IO以及8路觸發通道
支持QT、LabWindows、Microsoft Visual Studio等多種開發環境進行系統集成
具備IQ數據高速傳輸接口，可配接數據流盤。
功能特點
-
豐富的功能

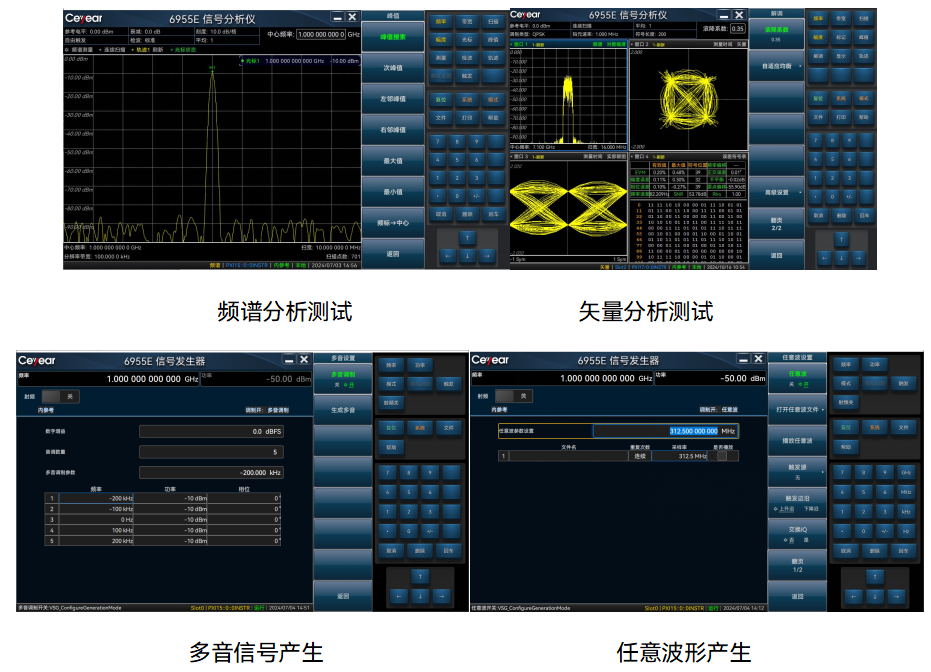

頻譜分析測試
矢量分析測試
多音信號產生
任意波形產生
-
豐富的功能

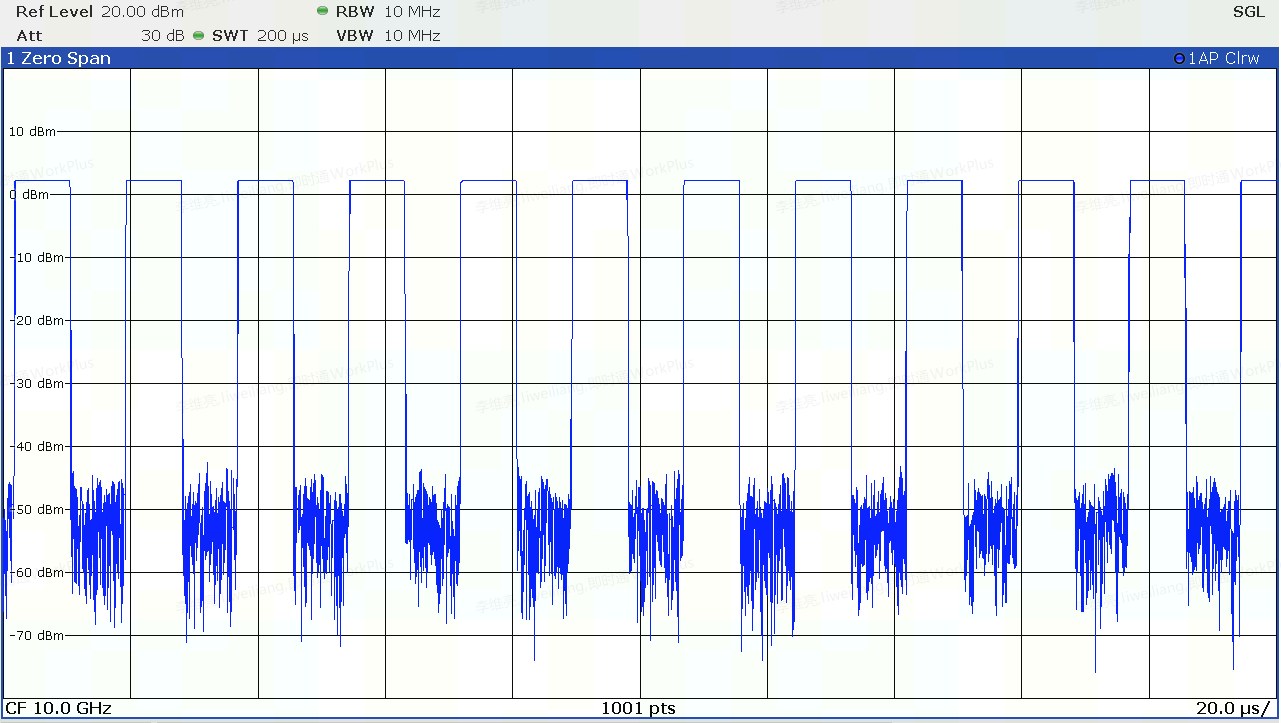

脈沖調制信號產生
-
優異的性能指標

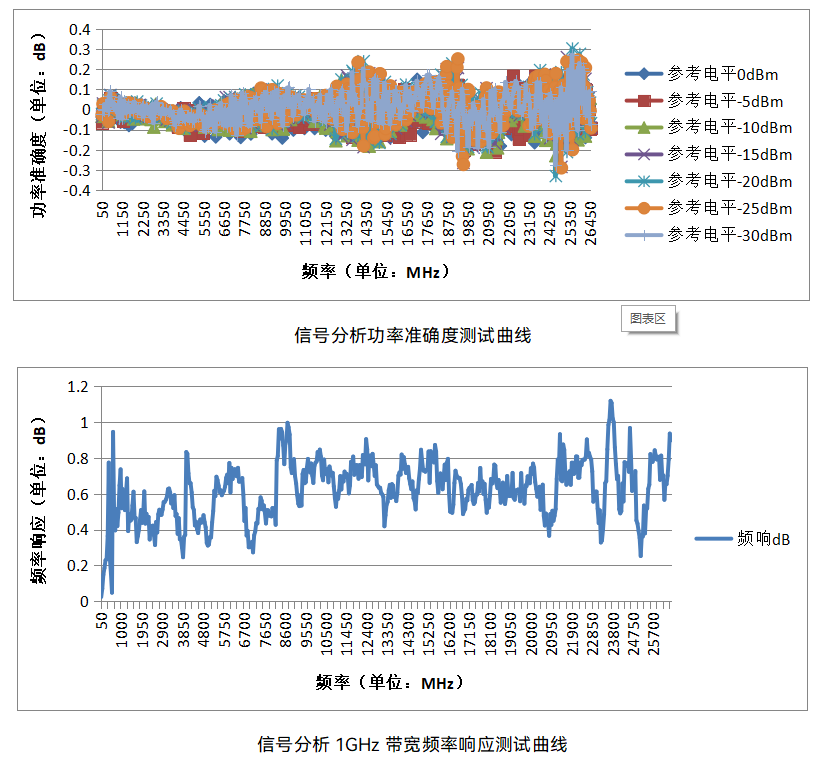

信號分析功率準確度測試曲線
信號分析1GHz帶寬頻率響應測試曲線
-
優異的性能指標

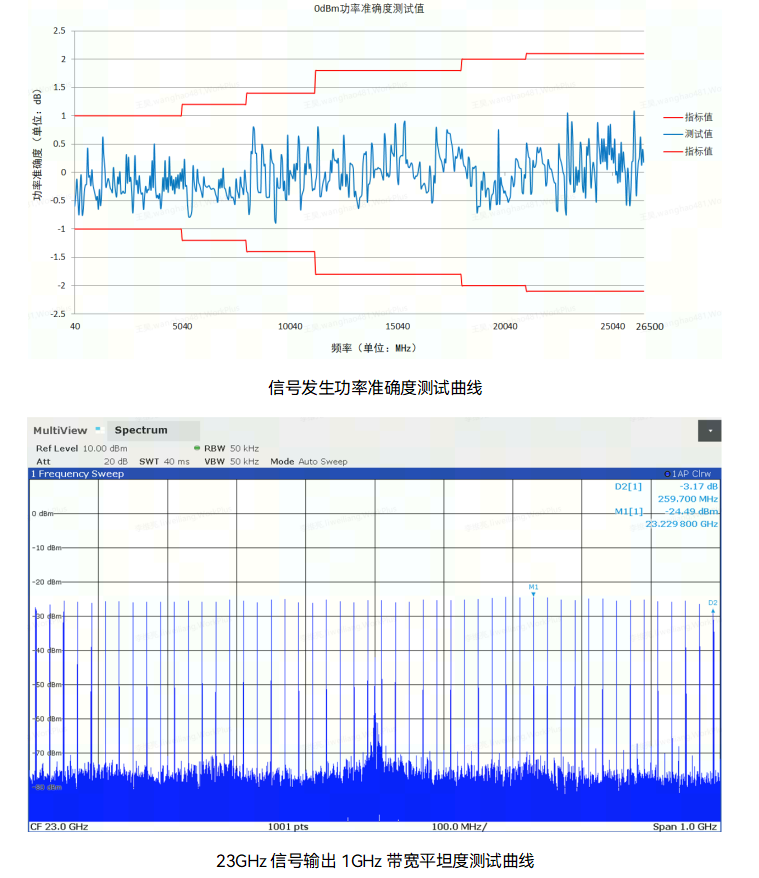

信號發生功率準確度測試曲線
23GHz信號輸出1GHz帶寬平坦度測試曲線
可拖動左右查看列表全部
|
型號 |
重量 |
功耗 |
溫度范圍 |
掃描模式 |
掃描駐留時間 |
對比 |
|---|
